Siguiendo con los artículos referentes a la ferralla, con idea de ampliar la ayuda de Ferraplan, que es una aplicación de código abierto y gratuita, que se puede descargar de desde el área de descargas: https://atareao.es/es/descargas/aplicaciones/ferraplan/ferraplan-2.html, en este artículo se pretende hacer una descripción minuciosa, atendiendo a las normas UNE 36065 y UNE 36068, de las características geométricas del acero corrugado.
Generalidades
Los aceros corrugados se caracterizan por las dimensiones, el número y la configuración de las corrugas transversales y longitudinales. Los productos deben tener dos o más filas de corrugas transversales uniformemente distribuidas a lo largo de su perímetro. Dentro de cada fila, las corrugas deben estar uniformemente espaciadas. Las aletas longitudinales pueden estar presentes o no.
Identificación del tipo de acero en función de la disposición de corrugas

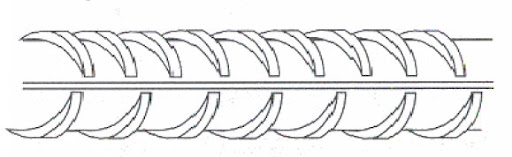

B400S
Las corrugas en este sector tienen una separación más pequeña, pero la inclinación es la misma que en el otro sector.
Las corrugas en este sector tienen una separación mayor, pero la inclinación es la misma que en el otro sector.

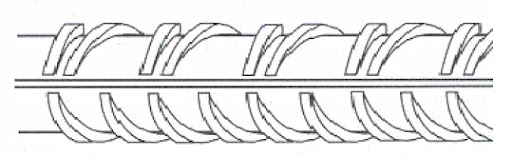

B500S
En este sector hay series de dos corrugas con distinta inclinación, pero la misma separación en un sector y en otro.
En este sector las corrugas presentan la misma inclinación y están uniformemente separadas.

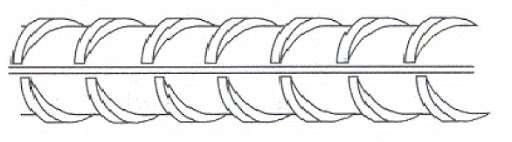

B400SD
Las corrugas tienen la misma inclinación y separación en ambos sectores.

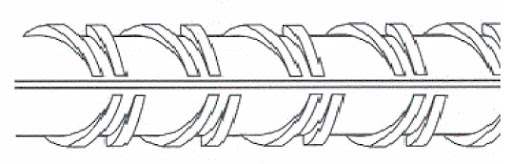

B500SD
En los dos sectores es igual, hay series de dos corrugas con distinta inclinación y la misma separación.
Identificación del fabricante por engrosamiento de corrugas
Este código se concede simplemente con fines de identificación del fabricante y no prejuzga sobre la calidad del producto, ni sobre su adecuación a las normas UNE o el cumplimiento de los requisitos exigidos por la reglamentación vigente sobre estos productos.
En el marcado mediante el engrosamiento de corrugas, la zona de marcado se inicia con el engrosamiento de dos corrugas dejando una corruga normal entre ambas. A partir de esa marca, y hacia la derecha, se distinguen otras dos zonas, separadas por una corruga engrosada, para indicar el país y el fabricante.
Zona A.- Inicio de lectura.
Zona B.- Código de designación del país de fabricación.
Zona C.- Código de designación del fabricante y marca del producto.
Identificación del país de origen
| País | Número de corrugas |
| Austria, Alemania. | 1 |
| Bélgica, Países Bajos, Luxemburgo y Suiza. | 2 |
| Francia. | 3 |
| Italia. | 4 |
| Reino Unido, Irlanda e Islandia. | 5 |
| Dinamarca, Suecia, Noruega y Finlandia. | 6 |
| España y Portugal. | 7 |
| Grecia. | 8 |
| Turquia. | 9 |
Identificación del fabricante
El código de identificación del fabricante, será el asignado en cada país por el organismo competente, pero no se podrán asignar códigos que puedan dar lugar a confusión con el inicio de la lectura o con los códigos que históricamente se asignaron para la identificación de los tipos de acero.
- No se pueden utilizar como códigos de identificación de fabricantes los números 1 y 2.

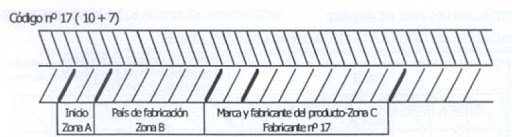

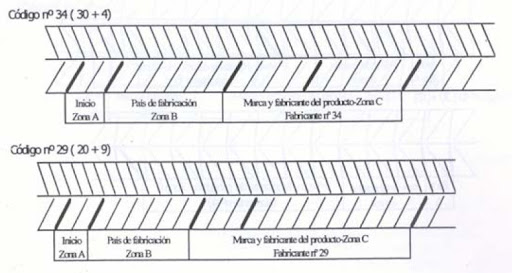

- Los códigos de dos cifras se representarán mediante un grupo de corrugas para las decenas y otro para las unidades, separados por una corruga engrosada.

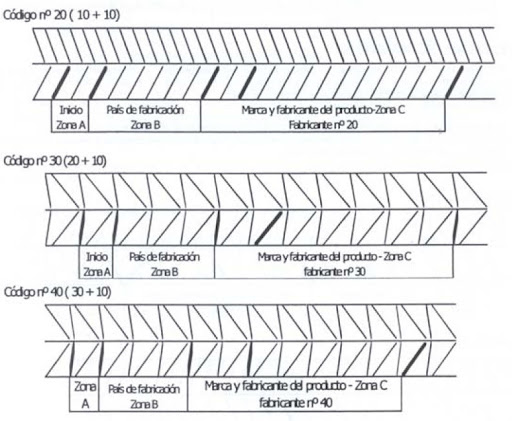

- Código para los multiplos de 10: Se indicarán con un número de corrugas igual al de la decena menos uno, seguido de una corruga engrosada y a continuación 10 corrugas normales seguidas de otra corruga engrosada.
- Código para los numeros terminados en 1: Se indicarán con un número de corrugas igual al de la decena menos uno, seguido de una corruga engrosada y a continuación 11 corrugas normales seguidas de otra corruga engrosada.

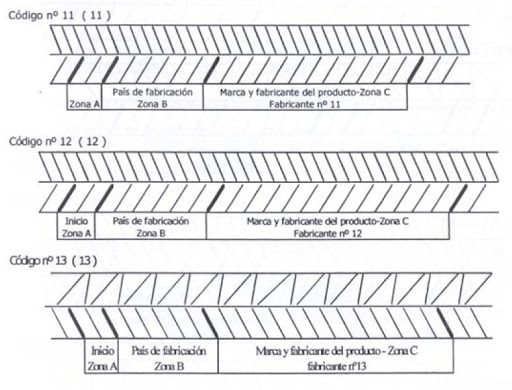

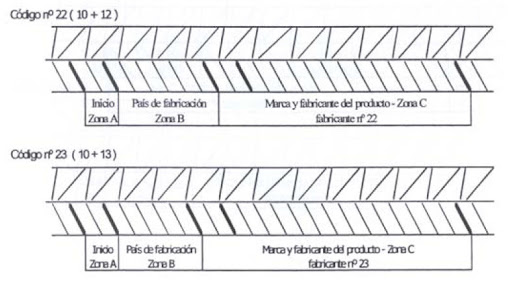

- Los códigos 11, 12, 13, 22 y 23 se representarán de la siguiente forma:
