Al fin, CAD del bueno en Ubuntu

Actualizado el 9 de junio de 2016 por atareao 19 deja el tuyo

Este artículo se publicó hace mas de tres años. Ten en cuenta que con las nuevas versiones y las actualizaciones constantes de software, es fácil, que este artículo esté desactualizado. Si estás interesado en que lo actualice, envíame un correo a través del formulario de contacto.

Hace unos días, estaba escribiendo sobre otros temas, cuando al revisar las referencias me encontré en OMG! Ubuntu! con la noticia, de que Dassault Systemes, había liberado la primera beta para Linux (Ubuntu) de su software gratuito para CAD 2D DraftSight.

Hace un tiempo, ya publiqué un artículo referente a CAD y Ubuntu, donde probaba DraftSight en Ubuntu con Wine. En este mismo artículo, algunos de vosotros, ya adelantabais que Dassault Systemes trabajaba en una versión beta para Linux.

Pues bien, estamos de enhorabuena, ya podemos disfrutar de DraftSight, trabajando de forma nativa en Linux. Se trata de una versión gratuita, que no libre. Pero, tal y como está la situación del CAD en Linux, tampoco podemos pedir peras al olmo, con ésto, ya nos podemos dar con un canto en los dientes.

DraftSight en wine, lo estuve utilizando durante algún tiempo, y funciona de maravilla. No le encontré ninguna diferencia sustancial con AutoCad, que es el referente por antonomasia.

Ahora antes de escribir este artículo he querido probar la versión para Linux, con la idea de daros mi opinión, y me he llevado la agradable sorpresa, que funciona también como su hermano para Windows. Y de paso le he estado haciendo alguna perrería que otra, para ver como se comportaba.

Descarga, instalación, funcionamiento, video…

Descarga

Lo primero es descargar la aplicación, para ello es necesario que vayas a la siguiente página y lo descargues, previa aceptación de las condiciones. Como ya he indicado, se trata de una versión gratuita pero no libre.

Instalación

Si tienes Ubuntu de 32 bits, y antes de instalar la la aplicación, he tenido que añadir unas librerías que no estaban instaladas, y que requería para el funcionamiento:


sudo apt-get install libdirectfb-extra libxcb-render-util0 libaudio2

luego, haces doble clic en el archivo que te has descargado, y se iniciará el Centro de Software de Ubuntu, o bien, a través del terminal:


dpkg -i DraftSight.deb

Si tienes 64 bits, tienes que hacer un poquito más de trabajo, porque la versión que han compilado es para 32 bits, así que es necesario que primero instales estas dependencias:


sudo apt-get install libdirectfb-extra libxcb-render-util0

y el siguiente paso que instales DraftSight:


sudo dpkg --force-architecture -i DraftSight.deb

Funcionamiento

Draftsight, trabaja exactamente igual que otros sistemas de CAD, siempre en 2D, se comporta de maravilla, y tiene las mismas prestaciones. Es así. Para empezar, ya te encuentras con el espacio papel y el espacio modelo, tal y como ves en las imágenes.

Algunos ejemplos básicos:

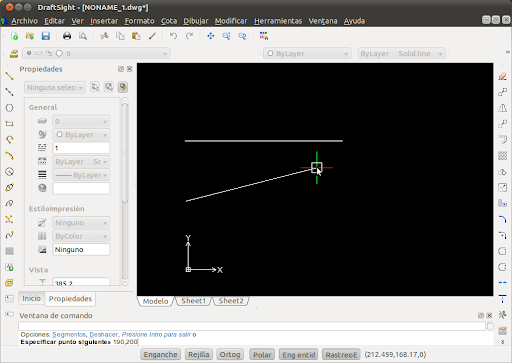

Hacer una línea, o haciendo clic en el icono o introduces «l» en la línea de comandos y las coordenadas (¿te suena?)

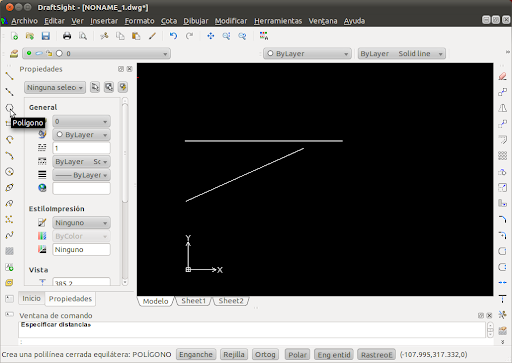

Un polígono:

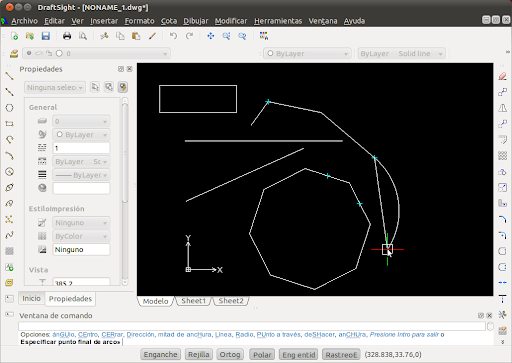

Un rectángulo, una polilínea…

Una splinea:

Vamos, hasta ahora esto es lo más básico, pero como ves, se comporta exactamente como esperas. Pero es que el resto, es igual, y perdona que me ponga pesado, pero es que es así.

Fijate bien en el tema del sombreado:

Sorprendente, es lo mismo.

Insertar texto:

La administración de capas:

Como ves hasta ahora todo lo básico funciona perfectamente. Al igual que esto, tenemos el tema de la acotación, que se comporta como esperas.

La aplicación funciona perfectamente en mi equipo de sobremesa, ahora, la probé en el Acer Aspire One, y aquello no iba ni a tiros.

Lo siguiente las referencias externas. Hice varias pruebas y las trata perfectamente. Ahora bien, el problema es cuando te traes un plano que hayas realizado en Windows, a Linux. Las direcciones no van a ser iguales nunca. En una te encontrarás C:\mis documentos y en otra /home/atareao/documents. Un pequeño problemilla.

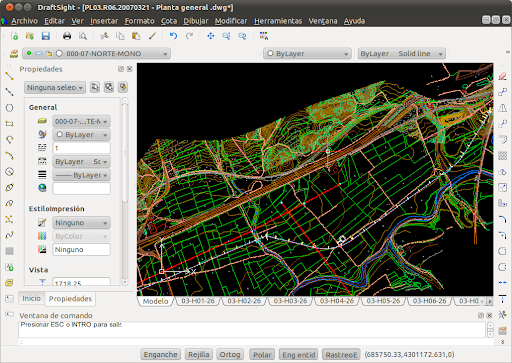

Ahora le cargué una referencia externa de 60 o 70 MB y entonces si que lo vi sufrir, pero se comportó, ahora que a base de consumir recursos como un animal:

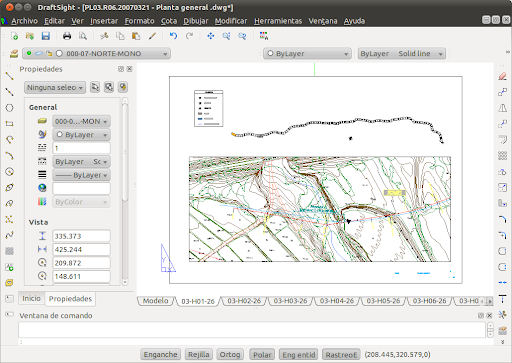

Y visto en el espacio papel, estaba donde le correspondía:

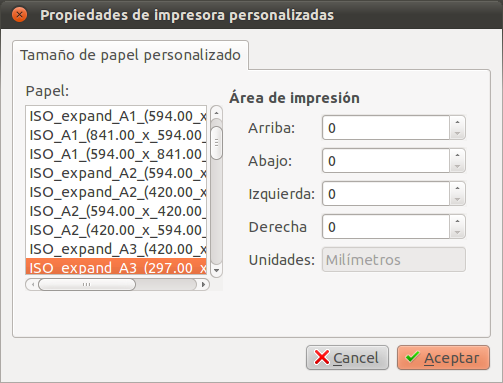

La impresión, igual, incluso me pareció mas sencilla. Al final parece que me repita, pero es que no echas nada en falta.

He intentado dar unas pinceladas, en un solo artículo, no da para entrar en profundidad, pero a grandes rasgos, ves que se trata de un funcionamiento plenamente esperable, con su línea de comandos, y todo. Vamos un sustituto.

Un vídeo

Este es un sencillo ejemplo que grabé para que vieras exactamente como funciona, y que no hay ninguna diferencia sustancial:

Vía | OMG! Ubuntu!

Más información | Dassault Systemes
